Uチューブ式熱交換器
特長

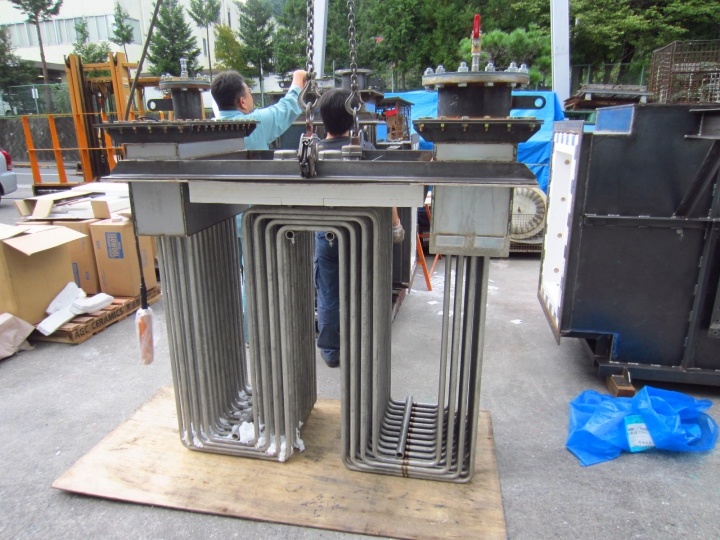

- Uチューブ式はチャンネル式のターンベンドの代わりに鋼管をU字に曲げた熱交換器です。
- 熱交換部に圧延鋼管を使用したガス-ガス用熱交換器です。鋼管は炭素鋼、ステンレス鋼、特殊耐熱鋼を温度、ガスの成分により選ぶことが出来ます。
- 高い伝熱性能を得る為に、管外は熱源ガスがチューブに直交するように流し、管内は予熱ガスの冷却効果を上げる為に高速で通します。
- 熱源温度950℃、予熱ガス温度750℃まで、高温予熱が出来ます。
- 煙道内に複数、並列に設置することで大流量まで対応出来ます。
納入事例
◆ 鉄鋼
| 設備名 | 排ガス処理 |
| 用途 | 粗COG昇温 |
| 伝熱面積 | 13.9㎡ |
| 熱源温度 入口/出口（℃） | 900/493 |
| 受熱温度 入口/出口（℃） | 30/800 |
| 熱源側流量（㎥N/h） | 340 |
| 受熱側流量（㎥N/h） | 140 |
| 形式 | 向流6パス |

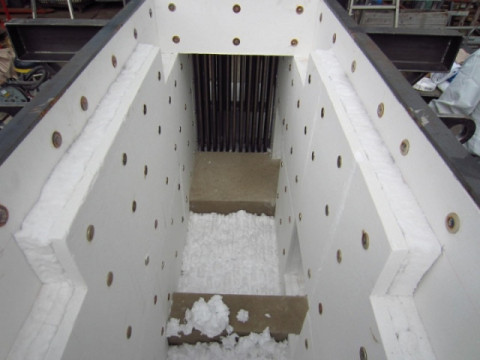

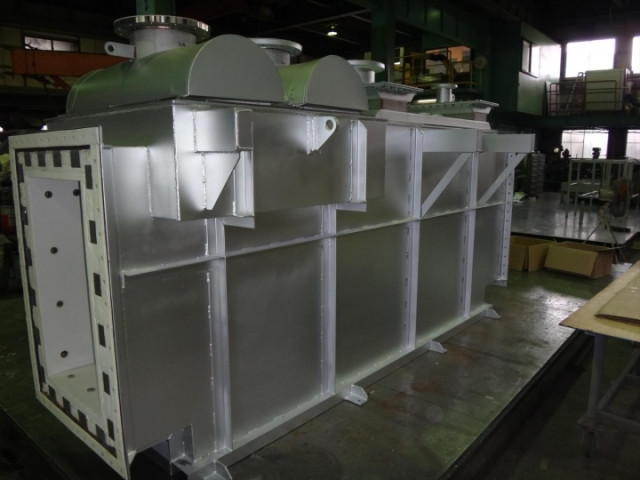

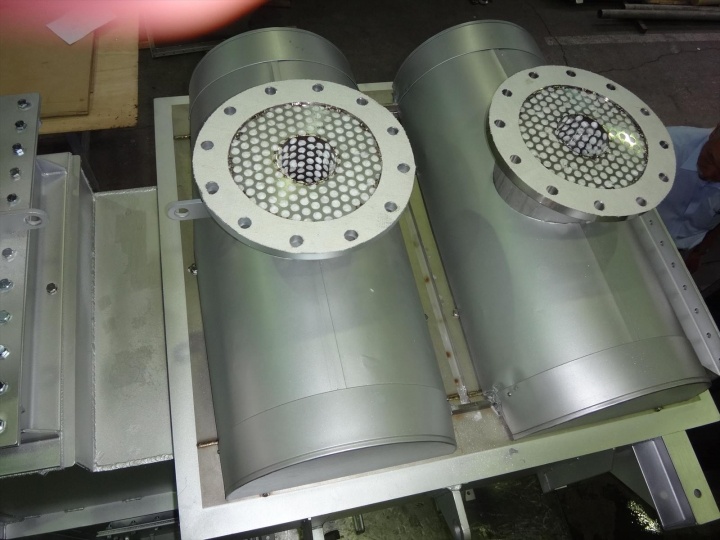

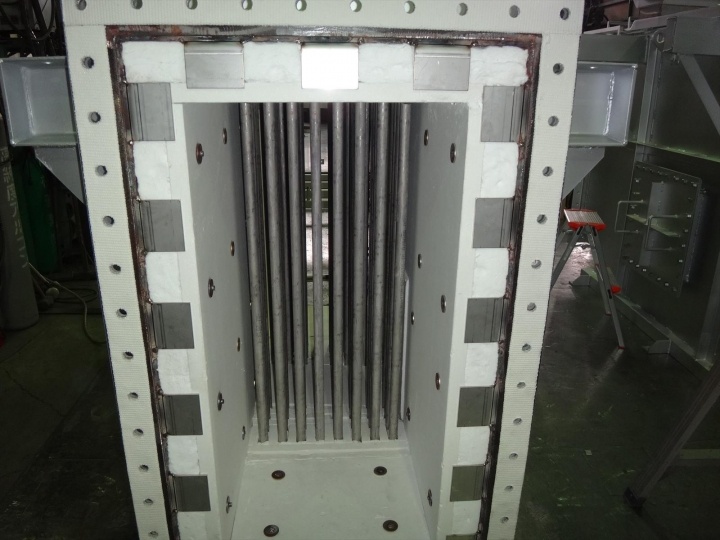

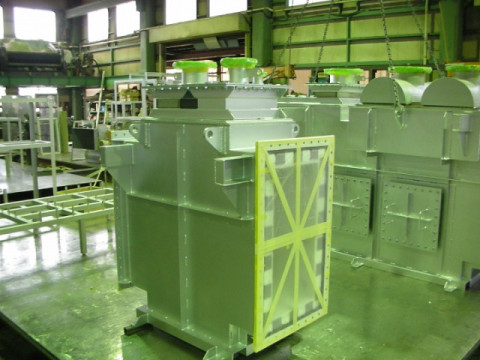

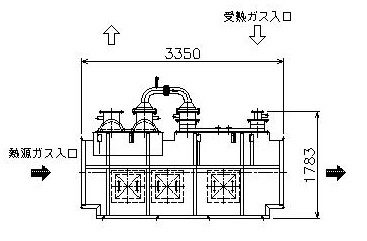

参考用レイアウト
製品質量：2.5ton
